Изготовление и продажа зубчатых муфт от МЗ-1 до МЗ-15 по
ГОСТ 5006-55
и
ГОСТ Р 50895-96
Наличие на складе в г. Екатеринбург
ГОСТ 5006-55
и
ГОСТ Р 50895-96
Наличие на складе в г. Екатеринбург
Наша производственная площадка находится в городе Магнитогорск, Челябинской области.
Мы изготавливаем зубчатые муфты от МЗ-1 до МЗ-15.
Срок изготовления зависит от типоразмера муфты и количества.

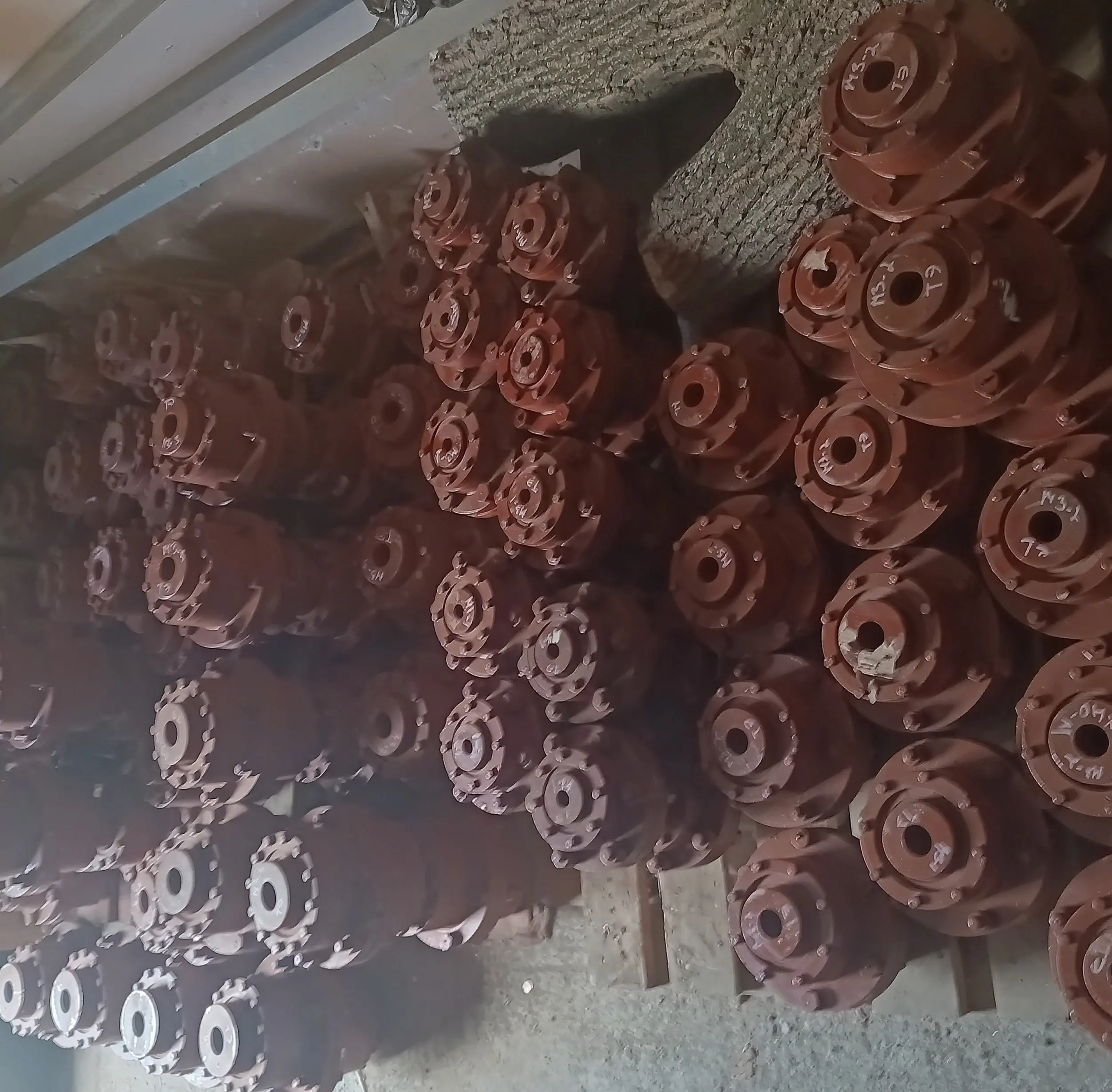

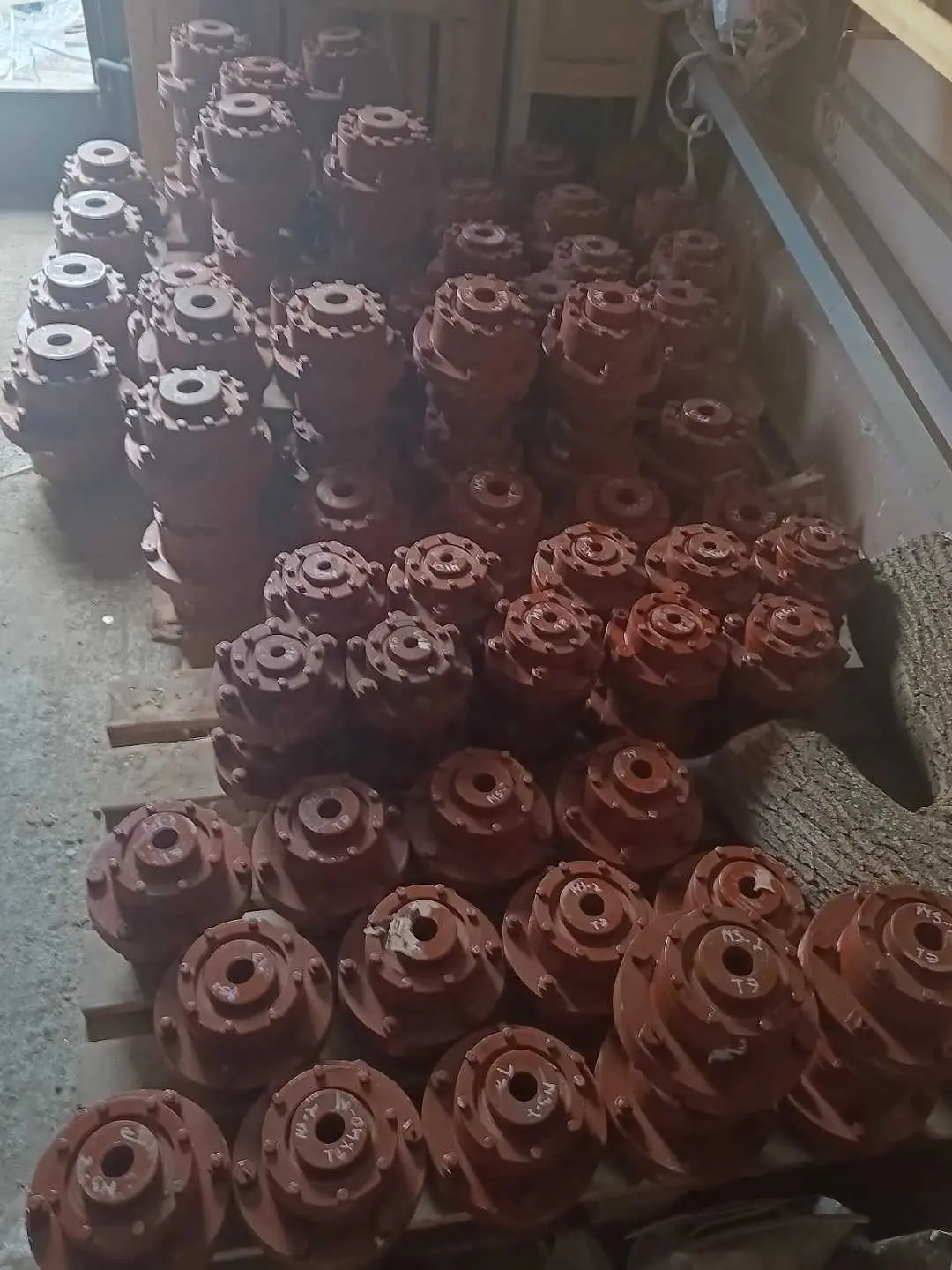

В городе Екатеринбург есть склад готовой продукции.
Отгрузку осуществляем через ТК Деловые Линии и ТК ПЭК.
Ждём ваши заказы!
Мы изготавливаем зубчатые муфты от МЗ-1 до МЗ-15.
Срок изготовления зависит от типоразмера муфты и количества.
В городе Екатеринбург есть склад готовой продукции.
Отгрузку осуществляем через ТК Деловые Линии и ТК ПЭК.
Ждём ваши заказы!
Зубчатые муфты
ГОСТ 5006-55
ГОСТ 5006-55

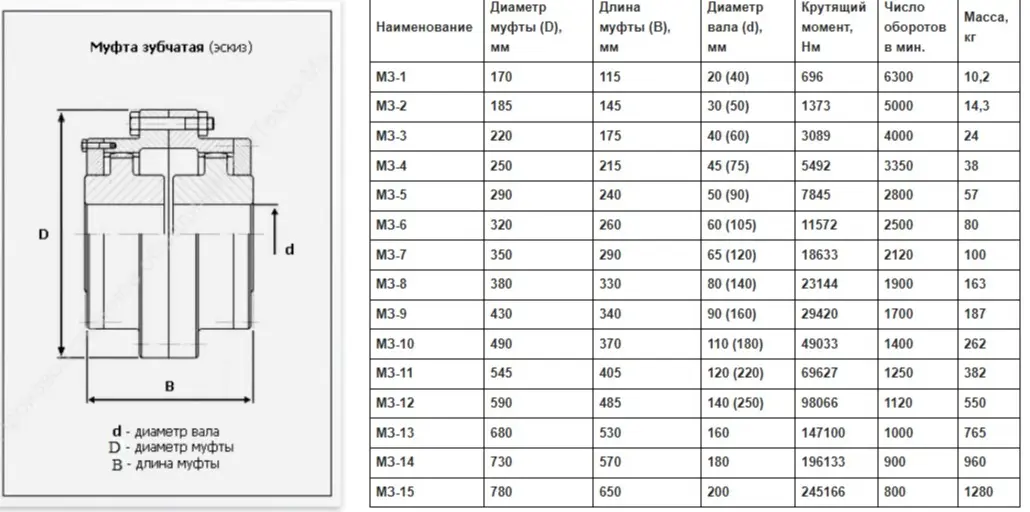

Веса даны для муфт с наибольшими размерами при минимальных диаметрах отверстий во втулках и без масла.
В скобках указан максимально возможный диаметр расточки.
Примеры условных обозначений:
а) Зубчатая муфта типа М3 номер 8 с одинаковыми диаметрами цилиндрических
отверстий во втулках d=140 мм и без торцевого крепления на валах:
Муфта М38 Н140 ГОСТ 5006-55
б) То же, но с различными диаметрами отверстий во втулках 120 и 130 мм:
Муфта М38-Н120-Н130 ГОСТ 5006-55
в) То же, но одна из втулок с торцевым креплением на валу:
Муфта М38-Н120-Т130 ГОСТ 5006-55
г) То же, но одна из втулок имеет коническое отверстие dk=150, а другая -
цилиндрическое отверстие d—130 мм и торцевое крепление на валу:
Муфта М38-К150-Т130 ГОСТ 5006-55
П р и м е ч а н и е. У втулок с коническими отверстиями указываются большие диаметры.
В скобках указан максимально возможный диаметр расточки.
Примеры условных обозначений:
а) Зубчатая муфта типа М3 номер 8 с одинаковыми диаметрами цилиндрических
отверстий во втулках d=140 мм и без торцевого крепления на валах:
Муфта М38 Н140 ГОСТ 5006-55
б) То же, но с различными диаметрами отверстий во втулках 120 и 130 мм:
Муфта М38-Н120-Н130 ГОСТ 5006-55
в) То же, но одна из втулок с торцевым креплением на валу:
Муфта М38-Н120-Т130 ГОСТ 5006-55
г) То же, но одна из втулок имеет коническое отверстие dk=150, а другая -
цилиндрическое отверстие d—130 мм и торцевое крепление на валу:
Муфта М38-К150-Т130 ГОСТ 5006-55
П р и м е ч а н и е. У втулок с коническими отверстиями указываются большие диаметры.
Если Вам нужна зубчатая муфта с расточкой или выполненная по чертежу - напишите нам:
